具有“五角星”特征标志的几何制作法:
    用几何法画“五角星气我们首先必须了解“五边形即的画法.下面先介绍一种简便的“五边形”的几何画法，接着我们分析用此法制作具有“五角星即特征的标志。
    1.画一正圆形，并画穿过回心0的垂直线AB与水平线CD:
    2.以圆周线上的D点为圆心，DO为半径，画弧线与圆周线分别相交于E, F点:
    3.用直线连接点E与点F。我们就找到OD线的1/2处点M:
    4.用直线连接点M与点A;以直线MA长为半径，以点M为圆心画弧与圆的横直径线相交于点G:
    5，以A点为圆心，以AG长为半径，画弧与圆周线相交于点H;
    6.以点A与点H之间的直线距离为长度，从点A起用圆规连续分割圆周线，我们恰好可将圆周分为五个等份；
    7.用直线分别连接圆周上相邻的两点.就可得到“五边形”。

接下来，我们分析“五角星”特征标志的制作法:
1.用上述方法画出“五边形”;然后，每隔一个点连接圆周上的两点，我们就可得到正“五角星气
2.将“五角星”的角边长分为三等份，井穿过分割点画出.五角星”各角边线的平行线;
3.按图所示在“五角星.的梅个角，画出三个等间隔的同心圆:
4.在设想好的区域内涂色:
5.擦去辅助线，标志制作完成.

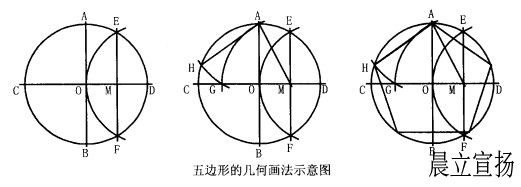

图片附件: 五边形几何画法示意图.jpg (2013-8-1 10:03, 18.68 KB) / 下载次数 0
http://www.bj-cl.com/bbs/attachment.php?aid=4453&k=912822ca19b5db8e6fe12fdcd84921a2&t=1755092454&sid=2DciNn

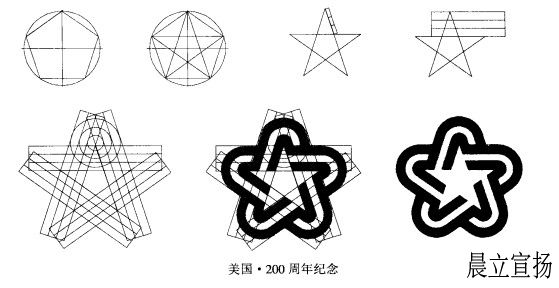

图片附件: 五角星标志设计案例.jpg (2013-8-1 10:04, 31.21 KB) / 下载次数 2
http://www.bj-cl.com/bbs/attachment.php?aid=4454&k=e8f52cccbadbc83552e6a9806e9b3af7&t=1755092454&sid=2DciNn
